多波段合束精度检测装置

用于检测多波段激光光束合成后的光轴精度

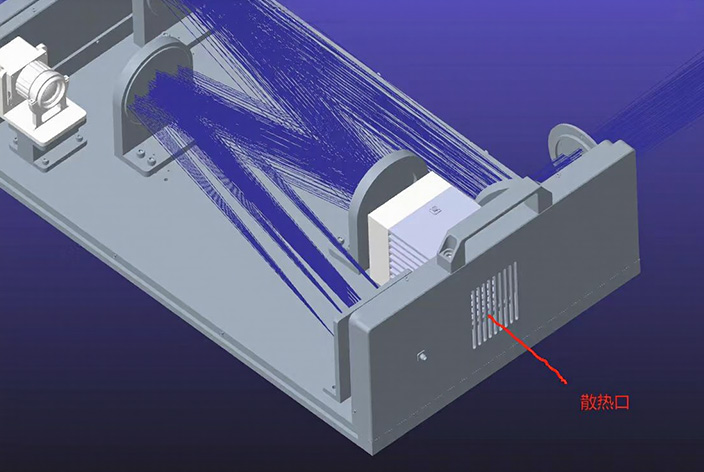

设备主要由光束取样器、吸收体、离轴平行光管、电动滤轮、宽波段红外相机、工控机、显控软件组成

主要技术指标

• 工作波长：808nm~915nm、3~5μm、10.6μm；
• 有效通光口径：＞Φ40mm；
• 光轴检测精度：优于2″；
• 控制处理单元具有激光光斑采集控制及状态监控能力，并具有图像采集及光斑解算能力和数据存储及处理能力。

在光束合成检测时，主要针对半导体激光器、中波激光器、长波激光器发射激光进行探测，图像采集，然后进行解算光斑处理。此外，采用分时测量的方法：在光斑上探测某一波长的光束，进行采集后，再切换滤光片，进行另一波长光束的探测，解算得三光束合束情况。

待检测光源经过光束取样器衰减取样，透射光进入吸收体或功率计，透射光进入离轴平行光管，出射光入射多通道电动滤轮，照射在漫反射屏上，宽光谱红外相机对漫反射屏的光斑进行采样，分析得出光斑质心位置。
