动态目标测试模拟器

用于模拟可见光/红外动态目标特征

可见光目标源、红外目标源产生可见光/红外目标，目标源切换锁紧机构实现可见光目标及红外目标在光路中的切换，平面镜折转光路实现目标源折转。空心旋转伺服机构实现平面镜折转光路旋转，从而实现目标源旋转。俯仰伺服机构实现目标源俯仰调整。伺服控制系统实现运动的精确控制

功能

• 模拟可见光/红外目标源；
• 目标源可360°连续旋转；
• 目标源俯仰角度可调节。

性能指标

• 靶旋转半径：500mm；
• 通光口径：Φ100mm；
• 旋转角度：0~n×360°连续旋转；
• 模拟目标的最大角速度：120°/秒；
• 模拟目标的最大角加速度：60°/秒2；
• 目标中心高度： 1.4米；
• 目标俯仰角调节范围：8°；
• 目标的种类：可见光/红外。

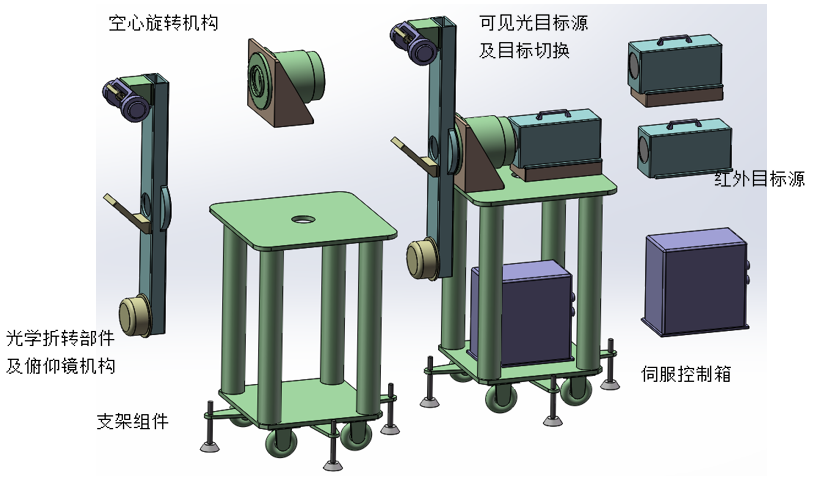

动态目标测试模拟器布局图
