激光束散角检测设备

激光束散角检测设备由：激光功率计、反射聚焦镜、反射镜组、可调光阑、入口光阑、箱体等组成

主要技术指标

• 激光功率测量范围：0～1000W，测量精度±3 %。
• 光束发散角测量范围：0.5mrad～3mrad，精度:±0.1mrad。
• 供电：AC 220V±10V。

采用小孔法对激光束散角进行测量

工作原理

采用聚焦镜法测量光束发散角测量时，在光路适当位置放置焦距为f的长聚焦镜，将激光功率计探头放置在聚焦镜光轴上焦点外适当位置，将可调光阑放在聚焦镜光轴焦点位置，按光束直径的测量方法测量出聚焦焦平面光斑直径D。根据《GJB 5441-2005 固体激光器测试方法》中5.9.1中的公式（12）计算光束发散角。

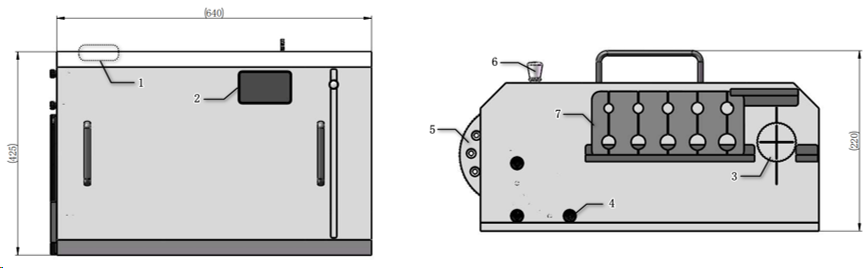

检测设备外形示意图

激光束散角检测设备采用模块化、集成化设计，检测装置设计时将所有检测仪器及配件安装在装置箱体中，便携式箱体结构具有更高的便捷性，无需繁琐的现场敷设，可以灵活的适应于各种检测环境，满足更多检测需求。

箱体上设计有电源接口、信号接口、观察窗、入射窗、光路微调旋钮、光阑调节旋钮、模式切换手柄、入口光阑和拉手等结构
